Mein selbst entworfener Rokkaku "IRIS"

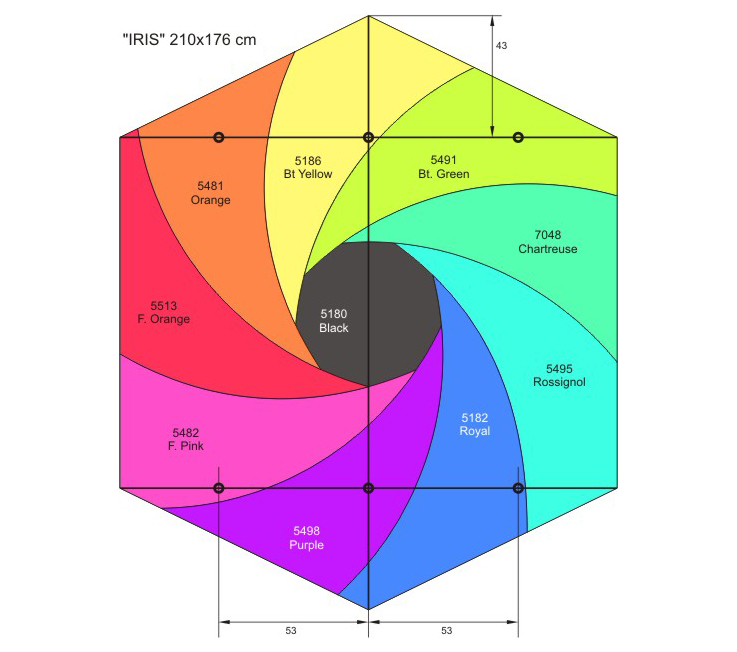

Schnittmuster im Maßstab 1:10

Der Drachen stellt eine "Iris-Blende" in Regenbogenfarben dar und soll für die Luftbild-Fotografie KAP verwendet werden. Die Schnittmuster für den "IRIS"-Drachen und die Konstruktions-Zeichnungen der KAP-Vorrichtung kannst Du hier als Konstruktionsanleitung einschl. der .PDF-Dateien erhalten (jedoch nicht für den kommerziellen Gebrauch!).

KAP-Projekt: 1. Phase

Es sind schon die ersten Tests im natürlichen Umfeld durchgeführt worden. Dabei hat sich gezeigt, daß die Versuche im Freien doch schwieriger zu bewältigen sind, als ich ursprünglich angenommen hatte: Entweder weht der Wind so schwach, daß der Drachen die Apparatur nicht in die Höhe tragen kann - oder der Wind ist so stark, daß ich den Drachen mit meiner einfachen Haspel nicht mehr bewältigen kann.

Mini-Video-Kamera Nachdem das unten beschriebene KAP-Rigg ( KAP_cradle.pdf ) fertig gestellt war, habe ich deshalb eine Seilwinde ( KAP_seilwin.pdf ) mit Planetengetriebe konstruiert (sie muß jedoch noch gebaut werden), die die oben beschriebene Schwierigkeit bei stärkerem Wind beheben soll. Außerdem will ich in einer 2. Phase mit einer Mini-Video-Kamera durch das Okular der Kamera das "Original-Bild" per Funk zu einem Monitor der Steuereinrichtung auf die Erde senden, um so den Bildausschnitt bestimmen zu können. Ich werde darüber weiter berichten und zu gegebener Zeit auch die technischen Details an dieser Stelle veröffentlichen.

KAP-Projekt: Testphase 1 - In den Weinbergen von Worms-Herrnsheim

  • KAP_drach01.jpg: Marco beim

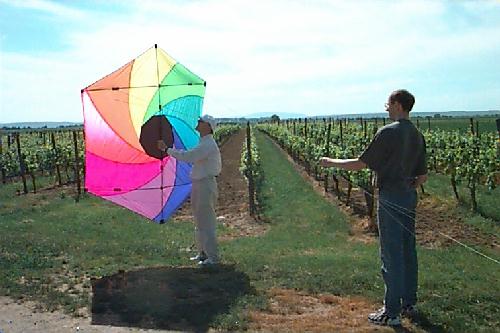

					Einstellen der Waage

    Marco beim Einstellen der Waage

  • KAP_drach02.jpg: Prüfen der Waage

    Prüfen der Waage

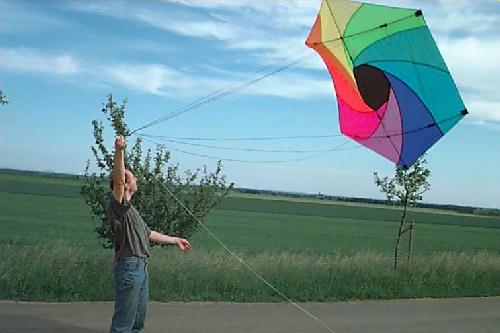

  • KAP_drach03.jpg: Der erste Start

    Der erste Start

  • KAP_drach04.jpg: der Drachen
					steht im Wind

    Der Drachen steht im Wind

  • KAP_drach05.jpg: Anstelle der
					Kamera nur ein Sack voll Steine

    Anstelle der Kamera nur ein Sack voll Steine

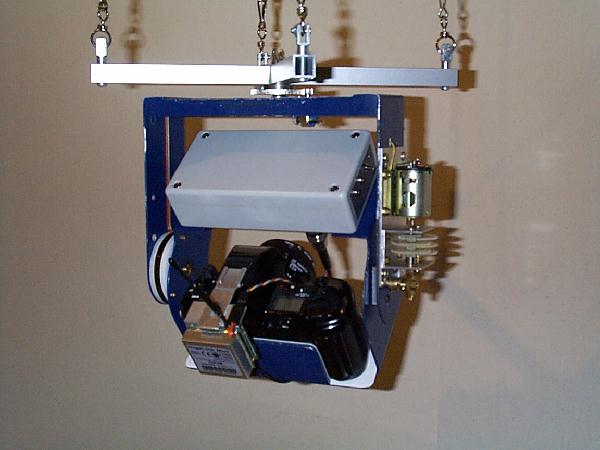

  • KAP_cradle_o.jpg: die
					Kamera-Halterung

    Die Kamera-Halterung

KAP-Projekt: Testphase 2 - Auf einer Hügelkuppe der östlichen Provençe (Tavernes, Südfrankreich)

  • KAP_drach10.jpg: Start in Tavernes

    Es kann losgehen - der Wind ist ein beginnender Mistral (Stärke: knapp 6 Baufort)

  • KAP_drach11.jpg: das erste Bild
					von oben

    Das erste Bild von Oben: Ein Teil der "Dorf"-Befestigungsmauer

  • KAP_drach12.jpg: der Drachen steigt
					weiter

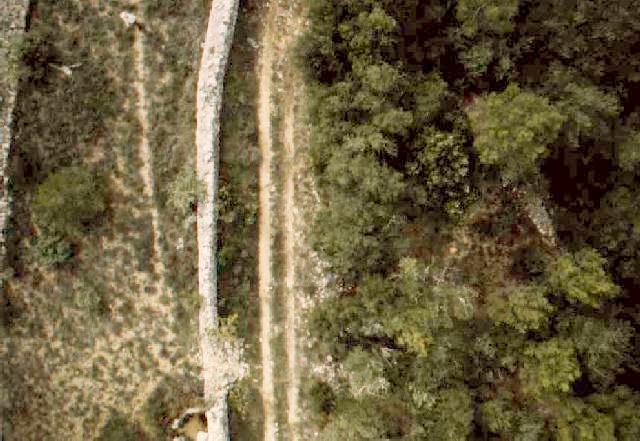

    Der Drachen steigt weiter (links oben im Bild der "Photograph"). Links das "Dorf", dann die Außenmauer, rechts der Weg mit angrenzendem Wald.

  • KAP_drach13.jpg: das Dorf

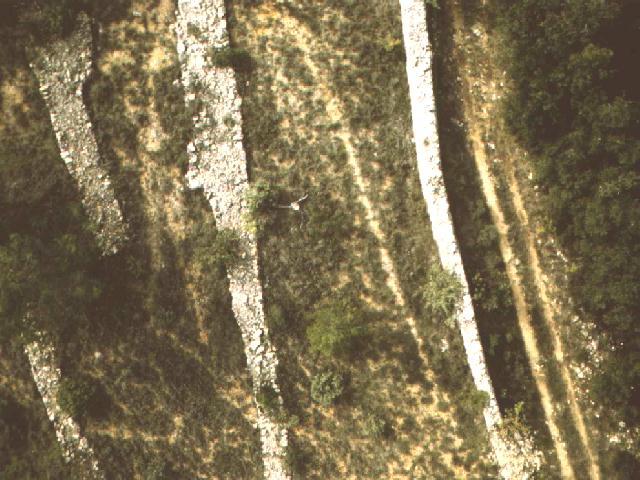

    Größere Teile des "Dorfes"

  • KAP_drach14.jpg: der Wald

    Der Wald (auch hier sind Reste der "Dorf"-Anlage zu erkennen)

  • KAP_drach15.jpg: cradle kommt heil
					wieder runter

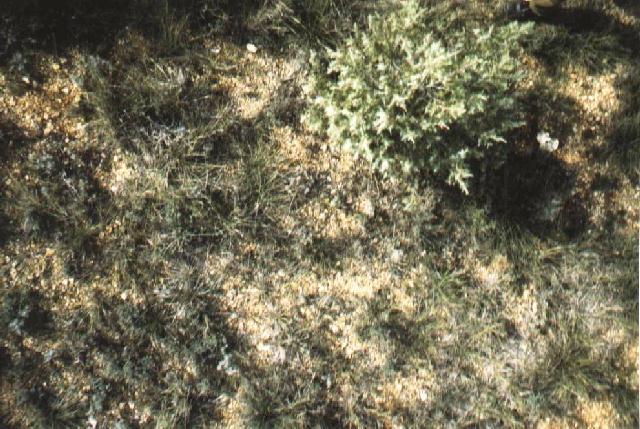

    Das Cradle kommt heil wieder herunter

  • Reisen_tavernes.jpg: Maison
					Breuer

    Glücklich wieder daheim im Maison Breuer

Funktion

An der Drachenleine des teilweise aufgestiegenen bzw. mit einer Zugrolle (KAP_zugrolle.pdf) teilweise wieder heruntergezogenen Drachens wird das KAP-Rigg befestigt und mit dem Drachen wieder und weiter steigen lassen. Der Drachen muß dabei ruhig stehen, d. h. er muß sich außerhalb der durch die Bodenbeschaffenheit verursachten Turbulenzen befinden. Das Rigg besteht aus einem Picavet, der Kamera-Aufhängung (s. unten), der Kamera-Halterung mit einem Funkfernsteuerungsempfänger und der SLR-Kamera, einer Nikon F-801.

Anmerkung: Eine ursprünglich vorgesehene Drachenfähre hat sich trotz verminderter Reibung durch Anbringung von Kugellagern an den kritischen Stellen nicht bewährt (die Aufzählung der Gründe würde hier zu weit führen).

  • Cradle von hinten

    Cradle von hinten

  • Cradle von vorne

    Cradle von vorne

  • Cradle von oben

    Cradle von oben

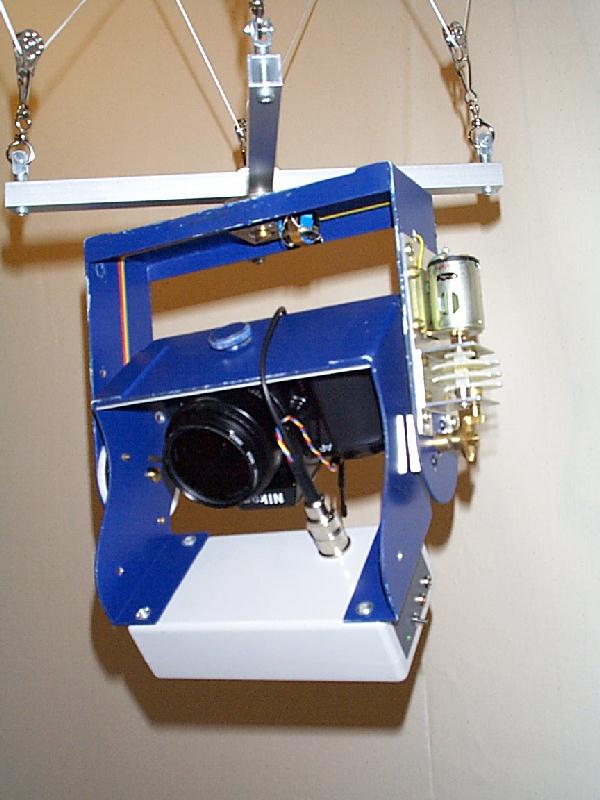

  • Cradle von unten

    Cradle von unten
