Niveau-Ausgleich bei überschüssigem Wasser aus der RWNA

Regenwassernutzungsanlage (RWNA)

Es handelt sich um eine Regenwassernutzungsanlage für ein Mehrfamilienhaus. Leider war es aus bautechnischen Gründen nicht möglich, das Regenwasser in das Haus zu führen, um es auch für die WC-Spülung oder gar für die große Wäsche zu nutzen. Es wird also nur für die Gartenbewässerung verwendet. Wegen des begrenzten Fassungsvermögens der Zisterne musste eine Vorkehrung getroffen werde, um ein Überlaufen zu verhindern. Wenn die Zisterne bis zum absoluten Maximum gefüllt wird (z. B. bei stark anhaltenden Regenfällen), so läuft die Motorpumpe in der RWNA-Steuerung automatisch an und leitet die überschüssige Wassermenge in den großen Gartenteich bis das normale Maximum wieder unterschritten wird. Die genaue Funktion der Anlage ist hier beschrieben.

Überlauf

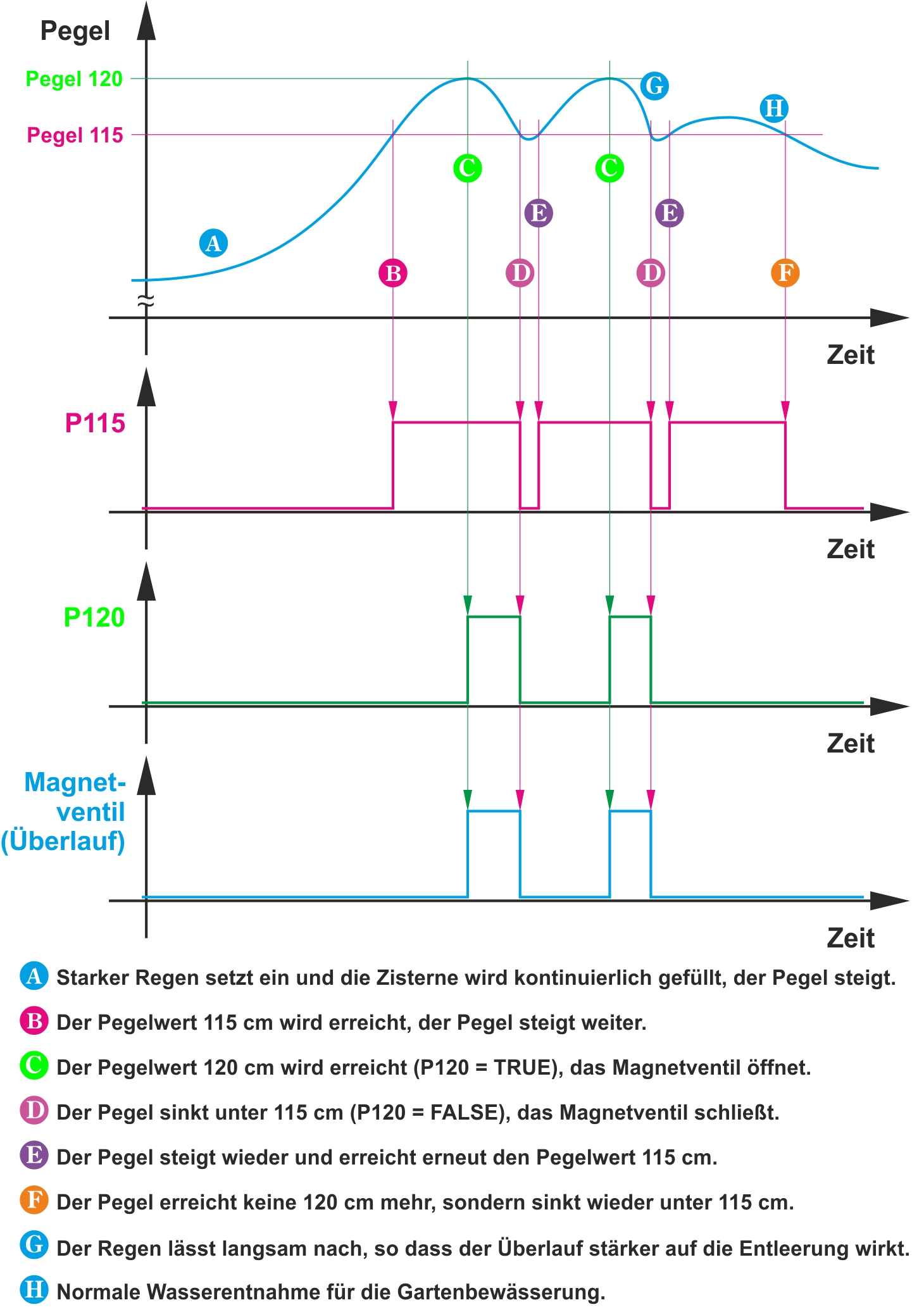

Bild 1: Prinzip des Überlaufs von der Zisterne

Auch um die überschüssige Regenwassermenge zu bewältigen, hat sich das Überlaufrohr vom Innen- zum Außenteich fallweise als nicht ausreichend erwiesen. Bei extrem starken Gewitterregen wurden diese Wassermassen nicht genügend über den Außenteich abgeführt, sondern suchten sich den Weg im Innenteich über Ritzen zwischen Ufersteinen und Teichfolie (Unterspülungsgefahr!).

Da - wie unter Wiederherstellung des Wasserumlaufs (Filterprinzip) beschrieben - nun auch im Innenteich eine Pumpe vorgesehen wird, liegt es auf der Hand, sie ebenfalls zum Transport des überschüssigen Wassers aus der Zisterne vom Innenteich in den Außenteich heranzuziehen. Hierzu muss jedoch für die Motorpumpe M1 eine von der Motorpumpe M2 unabhängige Steuerung erfolgen, die durch zwei Schwimmschalter S1 und S2 realisiert wird. Beide Schwimmschalter schalten jeweils bei maximalem Wasserpegel im Innenteich gleichzeitig, eine Zwischenstufe sehen die Schwimmschalter konstruktionsbedingt nicht vor.

Wie läßt sich damit eine unabhängige Steuerung erzielen ??? Dazu mehr im Kapitel Die Logik mit zwei Schwimmschaltern im selben Teich.

Die Befestigung und Anordnung der Schwimmschalter sowie die detailierte Anbringung der Uferbefestigung von Vlies, Folie und Ufermatte ist in der PDF-Datei Anordnung der Schwimmschalter dargestellt.
