Zum guten Schluss: Justage der Schwimmschalter zur Einstellung der MIN-/MAX-Pegel

Kombiprofil

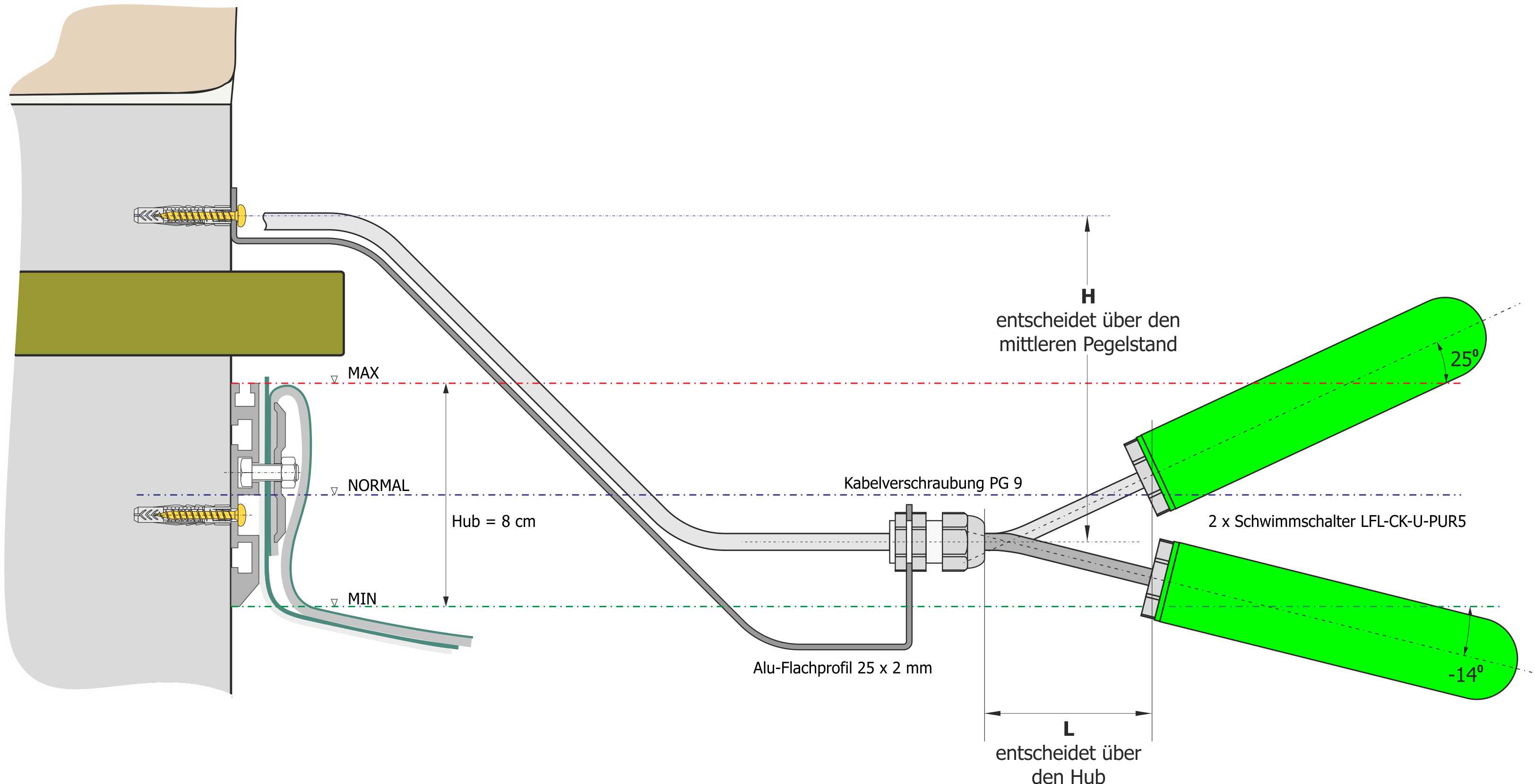

Bild 1: Anordnung der Schwimmschalter

Einstellung des mittleren Pegelstands

Da die Schwimmschalter gut erreichbar an Alu-Flachprofilen mittels Kabelverschraubungen PG 9 befestigt sind, lassen sie sich gut in ihrer Höhen-Position justieren: Mit einem leichten Verbiegen der Flachprofile nach oben und unten kann man auch schon "optisch" den mittleren Wasserpegel einstellen.

Man füllt den Innenteich bis zum mittleren Wasserstand auf und verbiegt die beiden Flachprofile so, dass die Schwimmschalter ungefähr waagerecht auf der Wasseroberfläche liegen. Die Differenz zwischen dieser Stellung und dem "Normal" kann man getrost vernachlässigen.

Einstellung des Hubs (Differenz zwischen MIN und MAX)

In der Praxis hat sich gezeigt, dass die Länge L kaum einen Einfluss auf den Pegelhub ausübt. Gewählt wurde für die Länge ca. 8 cm.

Ebbe und Flut: Es funktioniert einwandfrei.

Man kann fast die Uhr nach der sich ergebenden "Tide" einstellen: Der Innenteich wird 30 Minuten lang gefüllt, d.h. die Motorpumpe M2 pumpt Wasser aus dem Außenteich über das Mäuerchen in den Innenteich => "Flut". Die "Ebbe" setzt danach für 22 Minuten ein, indem Motorpumpe M2 aus- und Motorpumpe M1 (Innenteich) eingeschaltet wird. Die Zeit-Differenz kommt dadurch zustande, dass parallel zur Tide ein Pegelausgleich (in beiden Richtungen) über das alte Überlaufrohr stattfindet und das Wasser für den Umlauf Zeit benötigt. Der absolute Wasserstand in den Teichen hat ebenfalls Einfluss auf die Tidenzeiten.

Anmerkung:

Flut ist der Zeitraum und der Vorgang ansteigenden Wassers und nicht "Hochwasser" (höchster Wasserstand)! Ebbe ist der Zeitraum und der Vorgang abfallenden Wassers und nicht "Niedrigwasser" (niedrichster Wasserstand)!
